نورپردازی از چه اجزایی تشکیل شده است؟

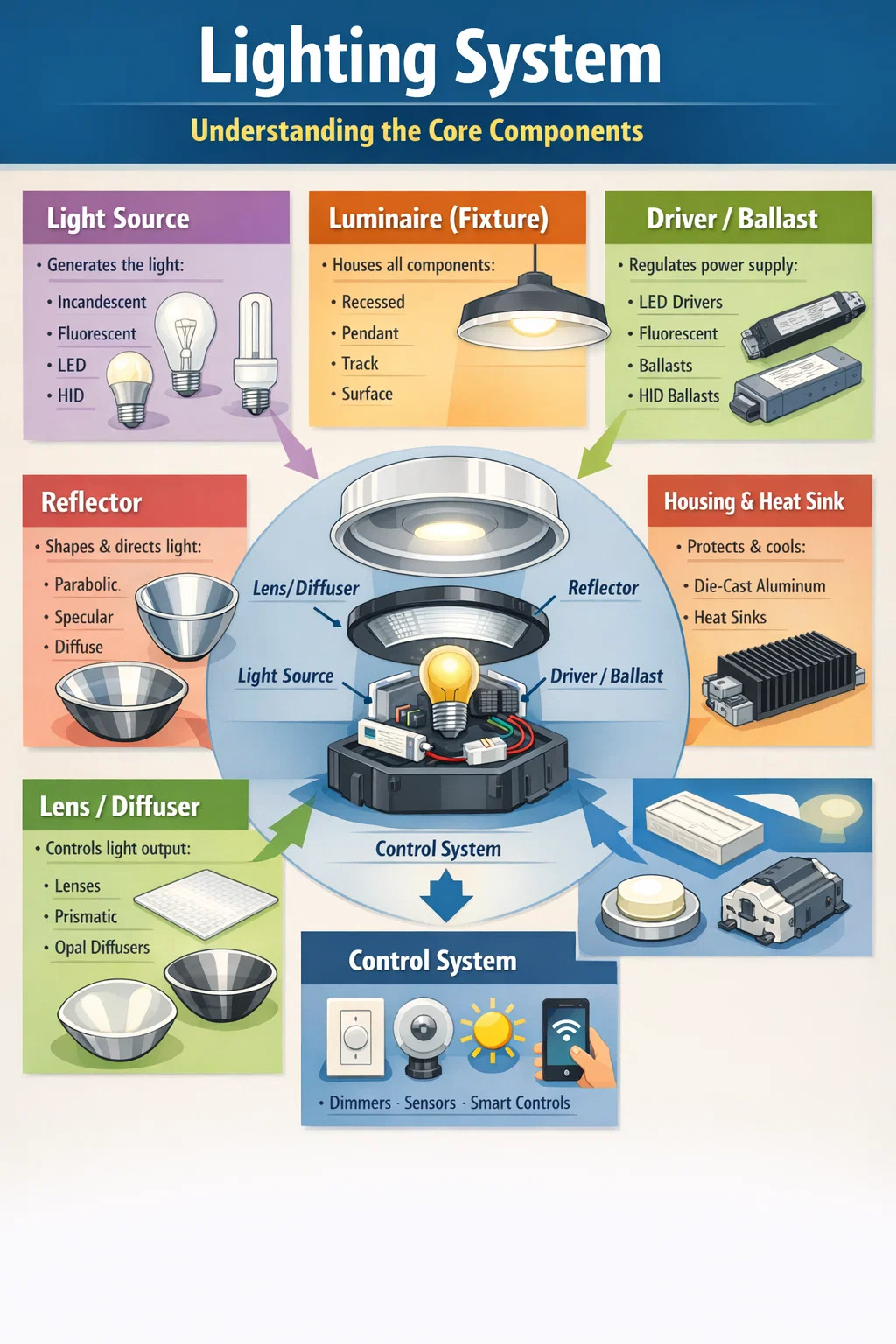

روشنایی فقط در مورد روشنایی نیست - این یک سیستم به دقت مهندسی شده است که از اجزای متمایز و وابسته به هم تشکیل شده است. اجزای اصلی روشنایی شامل منبع نور، لامپ (فیکسچر)، بالاست یا درایور، بازتابنده، لنز یا دیفیوزر، محفظه و سیستم کنترل است. هر بخش نقش خاصی در تعیین چگونگی تولید، شکل‌دهی، توزیع و مدیریت نور دارد. چه در حال طراحی یک طرح روشنایی منزل، راه اندازی یک فضای تجاری یا عیب یابی نصب موجود هستید، درک این بخش ها به شما مزیت قاطعی می دهد.

منبع نور: جایی که همه چیز آغاز می شود

منبع نور جزئی است که در واقع نور تولید می کند. این قابل تشخیص ترین بخش هر سیستم روشنایی است و فناوری پشت آن در چند دهه گذشته به طرز چشمگیری تغییر کرده است.

لامپ های رشته ای

لامپ رشته ای سنتی با عبور جریان الکتریکی از یک رشته تنگستن تا زمانی که بدرخشد کار می کند. این لامپ ها دارای شاخص نمایش رنگ (CRI) 100 هستند، به این معنی که رنگ ها در زیر نور رشته ای دقیقاً مانند نور طبیعی خورشید ظاهر می شوند. با این حال، لامپ های رشته ای تنها حدود 10 درصد انرژی را به نور مرئی تبدیل می کنند ، با 90٪ باقی مانده به عنوان گرما از دست می رود. آنها تا حد زیادی به نفع فناوری های کارآمدتر کنار گذاشته می شوند.

لامپ های فلورسنت

لامپ های فلورسنت با تحریک بخار جیوه کار می کنند، که نور ماوراء بنفش تولید می کند و سپس یک پوشش فسفر را برای انتشار نور مرئی فعال می کند. آنها به طور قابل توجهی کارآمدتر از لامپ های رشته ای هستند - یک لوله فلورسنت 32 واتی T8 تقریباً همان خروجی نور یک لامپ رشته ای 75 واتی را تولید می کند. کاربردهای رایج شامل دفاتر، مدارس و فضاهای تجاری است. لامپ های فلورسنت فشرده (CFLs) این فناوری را وارد محیط های مسکونی کردند.

منابع LED (دیود ساطع کننده نور).

فناوری LED در حال حاضر منبع نور غالب تقریباً در همه برنامه ها است. LED ها می توانند بازده نوری بیش از 200 لومن در هر وات را به دست آورند ، در مقایسه با حدود 15 lm/W برای لامپ های رشته ای. آنها دارای طول عمر عملیاتی 25000 تا 100000 ساعت هستند، فاقد جیوه هستند و در طیف وسیعی از دمای رنگی از گرم 2700K تا نور روز 6500K موجود هستند. یک لامپ LED استاندارد که جایگزین یک لامپ رشته ای 60 واتی می شود، معمولاً تنها 8 تا 10 وات مصرف می کند.

منابع تخلیه با شدت بالا (HID).

لامپ های HID شامل متال هالید، سدیم پرفشار (HPS) و لامپ های بخار جیوه می باشد. اینها عمدتاً در محیط‌های بیرونی و صنعتی استفاده می‌شوند که در آن نور خروجی زیاد در مناطق بزرگ مورد نیاز است. به عنوان مثال یک لامپ متال هالید 400 وات می تواند حدود 36000 لومن تولید کند. منابع HID قبل از رسیدن به روشنایی کامل نیاز به یک دوره گرم کردن چند دقیقه ای دارند.

The لامپ: Housing All the قطعات روشنایی با هم

لامپ - که معمولاً فیکسچر نور نامیده می شود - واحد کاملی است که منبع نور را به همراه تمام اجزای مرتبط در خود جای داده و پشتیبانی می کند. طراحی یک چراغ به طور مستقیم بر عملکرد زیبایی و عملکردی یک نصب روشنایی تأثیر می گذارد.

لامپ ها بر اساس نوع نصب، الگوی توزیع نور و محیط مورد نظر طبقه بندی می شوند. انواع نصب متداول عبارتند از:

• وسایل فرورفته - برای داشتن ظاهری صاف و کم حاشیه در سقف ها یا دیوارها نصب می شود
• وسایل نصب شده روی سطح - مستقیماً بدون فرورفتگی به یک سطح متصل می شود
• وسایل آویز - از طریق طناب، میله یا زنجیر از سقف آویزان شود
• وسایل روشنایی مسیر - بر روی یک مسیر برق دار نصب شده و امکان تغییر موقعیت را فراهم می کند
• وسایل نصب شده روی میله یا پس از بالا - در فضای باز برای روشنایی منطقه استفاده می شود

بدنه چراغ همچنین محافظت مکانیکی از لامپ و اجزای الکتریکی را فراهم می‌کند و در محیط‌های بیرونی یا صنعتی، درجه‌بندی IP (محافظت از نفوذ) تعیین می‌کند که لامپ تا چه حد در برابر گرد و غبار و رطوبت مقاومت می‌کند. به عنوان مثال، یک چراغ با درجه IP65 کاملاً ضد گرد و غبار است و در برابر جت های آب محافظت می شود و آن را برای کاربردهای بیرونی مناسب می کند.

بالاست ها و درایورها: اجزای مدیریت انرژی

همه منابع نور نمی توانند مستقیماً به منبع برق استاندارد متصل شوند. بسیاری از آنها به وسیله ای نیاز دارند که جریان الکتریکی را که به لامپ می رسد تنظیم کند. این دستگاه ها بالاست (برای لامپ های فلورسنت و HID) و درایور (برای LED ها) هستند.

بالاست برای لامپ های فلورسنت و HID

یک بالاست جریان را در مدارهای فلورسنت و HID محدود و تنظیم می کند. بدون آن، این لامپ ها تا زمانی که از کار بیفتند، جریان فزاینده ای می کشند. بالاست های مغناطیسی برای چندین دهه استاندارد بودند، اما بالاست های الکترونیکی به دلیل کارایی بالاتر، کاهش لرزش و عملکرد بی صدا تا حد زیادی جایگزین آنها شده اند. بالاست های الکترونیکی برای لامپ های فلورسنت T8 معمولاً در فرکانس های 20000 هرتز یا بالاتر کار می کنند و سوسو زدن 100/120 هرتز مرتبط با انواع مغناطیسی را کاملاً حذف می کنند.

درایورهای LED

یک درایور LED ولتاژ شبکه AC را به ولتاژ و جریان DC مورد نیاز LED ها تبدیل می کند. ال ای دی ها نسبت به نوسانات جریان بسیار حساس هستند - حتی یک جریان اضافی کوچک می تواند به طور قابل توجهی طول عمر را کاهش دهد یا باعث خرابی فوری شود. درایورهای جریان ثابت رایج ترین نوع هستند که بدون توجه به تغییرات ولتاژ، جریان ثابت (معمولاً 350 میلی آمپر، 700 میلی آمپر یا 1050 میلی آمپر) را تأمین می کنند. درایورهای ولتاژ ثابت یک ولتاژ ثابت (معمولاً 12 ولت یا 24 ولت DC) را تامین می کنند و در برنامه هایی مانند روشنایی نوار LED استفاده می شوند. درایورهای کم نور امکان ادغام با سیستم های کنترل کم نور را فراهم می کنند، که یک ویژگی حیاتی برای بسیاری از تاسیسات مدرن است.

بازتابنده ها: هدایت و شکل دادن به خروجی نور

یک منبع نور به خودی خود نور را در همه جهات ساطع می کند. بازتابنده ها نور را به سمت ناحیه هدف هدایت و متمرکز می کنند و به طور چشمگیری بازده نور مفید را افزایش می دهند و کارایی را بهبود می بخشند. هندسه و پرداخت سطحی یک بازتابنده، الگوی توزیع نور را تعیین می کند.

اشکال رایج بازتابنده عبارتند از:

• بازتابنده های سهموی - تولید یک پرتو نور باریک و موازی، ایده آل برای نورافکن و نورافکن
• بازتابنده های بیضوی - تمرکز نور در یک نقطه کانونی، مورد استفاده در نورپردازی تئاتر و نمایش
• بازتابنده های اسپکولار (آینه ای) - تولید تیرهای تیز و مشخص با راندمان بالا اما تابش خیره کننده بالقوه
• بازتابنده های مات یا پراکنده - پراکندگی نور به طور گسترده تر، کاهش سایه های خشن

مواد بازتابنده شامل آلومینیوم صیقلی (بازتاب 85-95٪)، آلومینیوم با پوشش نقره (تا 98٪ بازتاب پذیری)، و سطوح سفید رنگ شده (تقریبا 70-85٪ بازتابش) است. انتخاب ماده هم بر کمیت و هم کیفیت نور منعکس شده تأثیر می گذارد.

لنزها و دیفیوزرها: کنترل کیفیت و توزیع نور

لنزها و دیفیوزرها اجزای نوری هستند که در مقابل منبع نور قرار می گیرند تا نحوه خروج نور از فیکسچر را تغییر دهند. آنها در خدمت اهداف عملی و زیبایی شناختی هستند.

لنزها

عدسی ها نور را شکست می دهند تا جهت و زاویه پرتو آن را تغییر دهند. لنزهای فرنل، که معمولاً در نورپردازی تئاتر و فیلم یافت می‌شوند، از حلقه‌های متحدالمرکز برای تولید پرتو لبه‌ای نرم استفاده می‌کنند و در عین حال سبک و نازک باقی می‌مانند. لنزهای منشوری که اغلب در لامپ‌های اداری و چراغ‌های صنعتی استفاده می‌شوند، نور را به سمت پایین به سمت توزیع گسترده‌تر هدایت می‌کنند و یکنواختی را در سراسر یک فضای کاری بهبود می‌بخشند. لنزهای شکل دهنده پرتو برای ماژول های LED امکان کنترل دقیق زوایای پرتو از 10 درجه تا عرض 120 درجه را فراهم می کند.

دیفیوزرها

دیفیوزرها نور را برای کاهش تابش خیره کننده و ایجاد نور ملایم تر و یکنواخت تر پخش می کنند. دیفیوزرهای عقیق (سفید شیری) از رایج ترین ها هستند و ظاهری یکنواخت و بدون تابش نور را ارائه می دهند. دیفیوزرهای منشوری انتقال نور بیشتری را نسبت به انواع عقیق ارائه می دهند و در عین حال دید مستقیم منبع نور را کاهش می دهند. دیفیوزرهای میکرو منشوری یک نسخه تصفیه شده است که تا 92٪ نور را منتقل می کند در حالی که به طور موثر لامپ را از دید پنهان می کند. در چراغ های پنل LED، دیفیوزرها برای پوشاندن نقاط LED منفرد و ایجاد یک سطح صاف و یکنواخت حیاتی هستند.

سیستم مدیریت مسکن و گرما

محفظه وسایل روشنایی از اجزای داخلی در برابر آسیب فیزیکی و عوامل محیطی محافظت می کند. اما در روشنایی LED به خصوص، محفظه یک عملکرد مدیریت حرارتی حیاتی را نیز انجام می دهد. گرما دشمن اصلی عملکرد و طول عمر LED است.

دمای اتصال LED - دمای خود نیمه هادی - به طور مستقیم بر خروجی لومن و طول عمر تأثیر می گذارد. به ازای هر 10 درجه سانتی گراد افزایش دمای محل اتصال به بالاتر از حداکثر نامی، طول عمر LED را می توان تقریباً 50٪ کاهش داد. استراتژی های موثر مدیریت حرارتی عبارتند از:

• غرق حرارت - پره ها یا صفحات آلومینیومی که گرما را هدایت و از LED دور می کنند
• مواد رابط حرارتی (TIM) - خمیرها یا پدهای رسانای حرارتی که بین LED و هیت سینک قرار می گیرند
• PCB های هسته فلزی (MCPCB) - بردهای مدار با لایه پایه آلومینیومی یا مسی که گرما را به سرعت پخش می کند
• فن های خنک کننده فعال - در کاربردهای بسیار پرقدرت که خنک کننده غیرفعال کافی نیست استفاده می شود

مواد مسکن نیز مهم است. آلومینیوم دایکاست به دلیل رسانایی حرارتی عالی (حدود 96-230 W/m·K بسته به آلیاژ)، دوام و وزن نسبتا کم به طور گسترده ای مورد استفاده قرار می گیرد. پلی کربنات و سایر پلاستیک ها برای کاربردهای کم مصرف که در آن نیازهای حرارتی حداقل است استفاده می شود.

سیستم های کنترل روشنایی: مدیریت زمان و نحوه عملکرد نور

سیستم های کنترل جزء مهمی از روشنایی مدرن هستند. آنها زمان روشن و خاموش شدن چراغ ها، شدت عملکرد آنها و نحوه واکنش آنها به شرایط محیطی یا ورودی های کاربر را تعیین می کنند. کنترل روشنایی موثر می تواند مصرف انرژی را کاهش دهد 30% تا 60% در مقایسه با سیستم های کنترل نشده

دیمرها

دیمرها ولتاژ یا جریان عرضه شده به لامپ را کاهش می دهند تا خروجی آن را کاهش دهند. برای سیستم های LED، دیمرهای فاز برش (دیمرهای TRIAC) و دیمرهای آنالوگ 0-10 ولت رایج ترین انواع هستند. تطبیق نوع دیمر با مشخصات درایور LED ضروری است، زیرا ترکیبات ناسازگار منجر به سوسو زدن، محدوده کم نور محدود یا خرابی لامپ می شود. یک سیستم کم نور LED با کیفیت باید بتواند به آرامی از 100٪ تا حداقل 1٪ بدون لرزش یا نویز قابل مشاهده کم نور شود.

سنسورهای اشغال و حرکت

سنسورهای اشغال به صورت خودکار چراغ ها را در صورت تشخیص حضور روشن می کنند و پس از یک دوره مشخص عدم فعالیت خاموش می شوند. حسگرهای مادون قرمز منفعل (PIR) تغییرات در تشعشعات مادون قرمز از اجسام گرم متحرک را تشخیص می دهند. حسگرهای اولتراسونیک حرکت را از طریق انعکاس امواج صوتی تشخیص می‌دهند و در فضاهای دارای انسداد مؤثر هستند. سنسورهای دوتکنولوژیکی هر دو روش را برای دقت بیشتر ترکیب می کنند. در دفاتر تجاری، سنسورهای اشغال به تنهایی معمولاً مصرف انرژی روشنایی را بین 25 تا 50 درصد کاهش می دهند.

سیستم های برداشت نور روز

این سیستم‌ها از حسگرهای نوری برای اندازه‌گیری سطح نور روز محیط استفاده می‌کنند و در صورت کافی بودن نور طبیعی، چراغ‌های الکتریکی را به‌طور خودکار کم یا خاموش می‌کنند. در یک منطقه محیطی رو به جنوب یک ساختمان تجاری، برداشت نور روز می تواند مصرف انرژی روشنایی را تا 40 تا 70 درصد در ساعات روشنایی روز کاهش دهد.

کنترل روشنایی هوشمند و شبکه ای

سیستم‌های روشنایی هوشمند مدرن به وسایل یا گروه‌ها اجازه می‌دهند که از راه دور برنامه‌ریزی، نظارت و تنظیم شوند. پروتکل‌هایی مانند DALI (رابط روشنایی آدرس‌پذیر دیجیتال)، DMX512 (مورد استفاده در نورپردازی سرگرمی)، Zigbee، و بلوتوث مش، مدیریت صحنه و گزارش انرژی پیچیده را امکان‌پذیر می‌کنند. در تاسیسات تجاری بزرگ، این سیستم ها داده های دقیقی را در مورد الگوهای استفاده ارائه می دهند و بهینه سازی مداوم را ممکن می سازند.

سیم کشی و قطعات الکتریکی

پشت هر تاسیسات روشنایی یک زیرساخت الکتریکی است که شامل سیم کشی، جعبه های اتصال، قطع کننده های مدار و ترانسفورماتورها است. اینها همیشه قابل مشاهده نیستند، اما مشخصات آنها مستقیماً بر ایمنی و عملکرد تأثیر می گذارد.

سیستم های LED کم ولتاژ، به ویژه آنهایی که با ولتاژ 12 ولت یا 24 ولت DC کار می کنند، به ترانسفورماتور یا منبع تغذیه مناسب برای کاهش ولتاژ شبکه نیاز دارند. گیج سیم باید به درستی مشخص شود تا بتواند بار جریان را بدون افت ولتاژ بیش از حد تحمل کند. به عنوان مثال، در یک سیستم LED 24 ولتی با بار 50 وات در 10 متر، استفاده از سیم کم اندازه (مثلاً 0.5 میلی‌متر مربع) می‌تواند باعث افت ولتاژ بیش از 2 ولت شود، به‌طور واضح روشنایی LED را کاهش داده و به طور بالقوه باعث ناهماهنگی رنگ می‌شود.

حفاظت مدار به صورت فیوز یا قطع کننده مدار از آسیب ناشی از اضافه بار یا اتصال کوتاه جلوگیری می کند. قطع کننده های مدار خطای زمین (GFCI) در مکان های مرطوب یا مرطوب برای جلوگیری از برق گرفتگی مورد نیاز است.

مقایسه قطعات روشنایی کلیدی: مروری بر مرجع

دمای رنگ و رندر رنگ: معیارهای عملکردی که کیفیت نور را تعریف می کنند

در حالی که اجزای فیزیکی به یک معنا نیستند، دمای رنگ و شاخص رندر رنگ (CRI) مشخصات اساسی مرتبط با منبع نور هستند که تعیین می‌کنند یک فضا تحت یک سیستم روشنایی مشخص چگونه به نظر می‌رسد و احساس می‌کند.

دمای رنگ (CCT)

دمای رنگ که بر حسب کلوین (K) اندازه گیری می شود، گرما یا خنکی ظاهری نور سفید را توصیف می کند. سفید گرم (2700K–3000K) فضایی دنج و آرام را برای اتاق خواب ها و رستوران ها ایجاد می کند. سفید خنثی (3500K–4000K) در ادارات و خرده فروشی ها رایج است. نور روز خنک (5000K-6500K) هوشیاری را ارتقا می دهد و در محیط های فشرده مانند آزمایشگاه ها یا کارگاه ها استفاده می شود. دمای رنگ نامناسب برای یک برنامه خاص می تواند فضاها را ناخوشایند کند یا بهره وری را کاهش دهد.

شاخص رندر رنگ (CRI)

CRI میزان دقت یک منبع نور را در مقایسه با منبع نور مرجع در مقیاس 0 تا 100 اندازه گیری می کند. CRI 80 حداقل قابل قبول برای اکثر کاربردهای تجاری در نظر گرفته می شود، در حالی که CRI 90 برای خرده‌فروشی‌ها، گالری‌ها، امکانات پزشکی و هر جایی که دقت رنگ حیاتی است توصیه می‌شود. LED های با CRI بالا در دسترس هستند، اما معمولاً با هزینه بالاتر و گاهی بازدهی کمی کمتر از همتایان با CRI پایین تر خود دارند.

چگونه قطعات روشنایی با هم در یک سیستم کامل کار می کنند

درک اجزای جداگانه ارزشمند است، اما عملکرد واقعی یک نصب روشنایی بستگی به این دارد که این قطعات چقدر با هم کار می کنند. یک تراشه LED با کیفیت بالا که با یک درایور با طراحی ضعیف همراه شده است عملکرد ضعیفی دارد. یک بازتابنده مشخص و جفت شده با یک لنز نامناسب می تواند مصنوعات ناخواسته ایجاد کند. و اگر سیستم کنترل ناسازگار باشد یا مدیریت حرارتی ناکافی باشد، حتی بهترین لامپ نیز نتایج ضعیفی ارائه می دهد.

به عنوان مثال، یک فروشگاه لباس خرده فروشی را در نظر بگیرید. هدف این است که لباس ها سرزنده و جذاب به نظر برسند. سیستم ایده آل ممکن است شامل موارد زیر باشد:

1. منبع LED با CRI بالا (CRI 95) در 3000K برای نمایش دقیق رنگ پارچه با لحنی گرم و جذاب
2. یک بازتابنده با زاویه پرتو 25 تا 35 درجه برای تمرکز نور بر روی نمایشگرهای کالا بدون ریختن بر روی دیوارها
3. یک درایور LED با جریان ثابت با قابلیت کاهش نور 0-10 ولت برای تنظیم خلق و خو در طول روز
4. یک چراغ راهنما که بر روی شبکه سقفی برای انعطاف پذیری در تغییر موقعیت با تغییر آرایش کالا نصب شده است.
5. یک سنسور برداشت نور روز در نزدیکی ویترین فروشگاه برای کاهش مصرف انرژی در زمانی که نور طبیعی کافی است

هر جزء برای خدمت به هدف کلی طراحی انتخاب شده است. تغییر هر یک از آنها - مثلاً جایگزینی منبع CRI 80 برای صرفه جویی در هزینه - نتیجه نهایی را به گونه ای کاهش می دهد که بر تجربه مشتری و عملکرد بالقوه فروش تأثیر می گذارد.

این تفکر سیستمی چیزی است که یک نصب روشنایی کاربردی را از یک نصب عالی جدا می کند. چه برای یک اتاق یک نفره و چه برای کل ساختمان مشخص کنید، ارزیابی هر بخش نورپردازی بر اساس نیازهای فضا - و تایید سازگاری بین اجزا - اساس طراحی نور خوب است.
